一、概述:低壓軌道平車:采用36V安全電壓通過軌道供電供電,操作系統電壓為36V

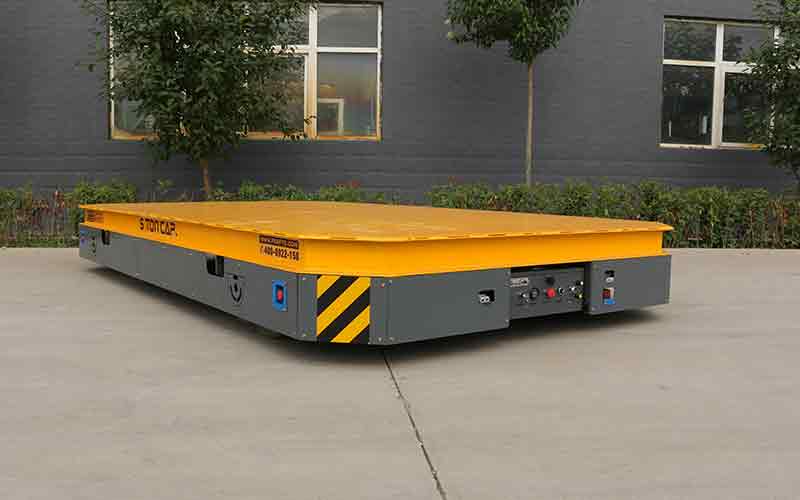

低壓軌道電動平車

　　1、為確?？煽繉?dǎo)電,平車配置一套集電裝置,集電裝置的導電能力應大于平車的容量。集電裝置由導電套、導柱、受電器、絞接裝置組成,受電器與導柱采用銷軸連接,須保證受電器和鋼軌間的接觸磨合良好。集電器采用鉸接和彈性升降結構,具有跨越異物和自動調整接觸面的能力,受電銅塊采用螺栓聯接式,方便拆裝更換。

　　2、降壓變壓器柜

　　軌道平車運行長度≤100米,需配置一臺降壓變壓器柜,原則上沿軌道長度上布置于車間的立柱旁。降壓變壓器將三相380V電壓降壓為三相36V電壓,降壓變壓器的容量大于平車的最大功率。配置的降壓變壓器柜組設置有總控制柜,具有啟動、停止及緊急停止按鈕,具備欠壓、缺相、過電流及短路保護功能。

　　3、升壓變壓器柜

　　升壓變壓器設有供電控制柜,安裝在送電小車底部,變壓器采用專用隔離變壓器,容量滿足平車最大功率輸出使用,過集電裝置把三相36V低壓電送至升壓變壓器升壓為三相380V電壓以驅動電機,柜內設有相應欠壓、缺相、過電流及短路保護功能電氣保護裝置。

　　4、隨車控制箱

　　隨車控制箱安裝在送電小車的側部。操作盒上設有“急停”、“前進后退”按鈕,平車動作采用點動控制,按鈕標識清晰且與平車運行方向標識一致。操作盒電纜線配置自動收卷電纜線盒,操作工使用時拉出,不使用時自動收卷到線盒中,操作盒電纜長度≥4。平車底部布置有操作盒及電纜的擱置箱,不使用時操縱盒可存放在箱內,使用時取出操作。選用塑料防摔操作盒。

低壓軌道平車

　　5、聲光報警器

　　平車設有兩個紅色警示燈和一個喇叭組成聲光報警系統。紅色警示燈裝在車頭的兩端下方,喇叭裝在車體下方,喇叭聲音宏亮且柔和。平車運行時聲光報警器工作。

　　6、電纜

　　從需方配電柜至軌道平車降壓變壓器柜的電纜、降壓變壓器柜到供電軌道的電纜,以及整個項目所需的電纜、控制線、耗材等均由供方負責。所用電纜采用江蘇雙龍或華星電纜品牌銅芯多股軟電纜,載流量滿足最大功率輸出的使用要求。

　　7、清軌器

　　清軌器的支架與車體焊接,采用高低可調的耐磨橡膠板刮刷軌道表面,使集電器和鋼軌表面接觸良好。

　　8、平車軌道

　　低壓軌道平車承重軌道中間安裝三根導電滑軌,導電軌道地基的絕緣處理及安裝、穿線管預埋由需方負責,供方在簽定合同后15天內提供詳細的軌道絕緣處理方案及地基安裝圖(包括低壓電纜溝、降壓變壓器柜的布置位置及連接穿線管等)。也可以由廠家承包。
